Buster RS:n tuunaaminen keskipulpettiveneeksi

Parin kesän käyttökokemuksella alkoi tuntua siltä, että keskiohjauspulpetti voisi ratkaista pari käytännön pulmaa. Ensinnäkin kalareissuilla tulee välillä ajeltua yksin ja kun Buster RS:n pulpetti on oikealla laidalla, vene tahtoi kulkea oikealle kallellaan. Jotta tämän kulkuasennon sai korjattua piti istua  sivusuunnassa keskellä venettä. (Ainakin minun painoiseni miehen  n.100kg) Tästä taas oli seurauksena se, että sadeilmalla tuulilasi ei suonut enää suojaa . Hitaasta nopeudesta plaaniin kiihdytettäessä perä painui ja keula nousi aika lailla, vaikka moottorissa onkin ylimääräiset "siivet". Ilman niitä kiihdyttäminen oli aika hirveä kokemus. Samoin vapatelineet laidoilla olivat vapoineen tiellä kalastuksen aikana. Siis jos on mukana enemmän kuin yksi vapa. Ajatus sai vahvistusta kun näin ensimmäiset lehtikuvat uudesta Lx Pro:sta. Se on toki leveämpänä ja erilaisella rungolla muutenkin varustettuna aivan eri tason vene, mutta sen pulpetin perusajatus viehätti. Eli pulpetin etupuolella oleva säilytyslaatikko/istuin varustettuna L:n mallisella kannella. Hyvän tuulilasin tarjoama suoja ajoviimaa vastaan, mukava ajoasento + hyvä penkki tuntui heti hyvältä yhdistelmältä. Tämä kolahti! Ja tämä vene piti nähdä heti kun mahdollista.

 Tämä vaikutti aika hyvältä perusidealta.

Itse rakennettuna ja RS:n mittoihin suhteutettuna

pulpetista tulisi varmaan hieman eri kokoinen

ja yksityiskohdiltaan erilainen, mutta perusidea!!!

Klikkaa kuvia suurentaaksesi niitä.

Hämmästys oli kuitenkin suuri, kun näin käytännössä pulpetin

kuskinpaikalta. Suuri plotteri on tietysti mukava, mutta upotettuna

tällaiseen ammeeseen AVOVENEESSÄ!!! Ja mihin ihmeeseen

voi laittaa karttasarjan, siis sen paperisen?? Nyt alkoi tuntua, että

Inhan tehtailla oli unohtunut merenkulun perusteet. Liika

luotto teknisiin navigointivälineisiin ei tuntunut oikein hyvältä.

Suoraan sanoen alkoi vähän hirvittää. "Ammeen" pohjalla

oli yksi tai kaksi pientä 6-8 mm:n valumareikää letkuilla varustettuina.

Kuvitelkaapa tilanne, että vene on syksyllä jätetty laituriin, jonka

lähellä kasvaa lehtipuita. Tuuli puhaltaa pari lehteä "ammeeseen"

ja vettä sataa taivaan täydeltä. Tai mitä "ammeeseen" unohtunut nenäliina

voi saada aikaiseksi. Tähän kun yhdistää vielä loppusyksyn ensi pakkaset...

Jättäisitkö itse plotterisi upoksiin jäätyvään lampeen? Ehkä tässä on ajateltu

huputtaa koko pulpetti laituriajaksi, mutta entä hitaasti ajo

kaatosateessa? Onko tarkoitus ajaa pulpetti huputettuna? Tämä

oli selvästi ajateltava uusiksi!!

 Lx Pro:n penkki on aivan loistava! Tällaisen penkin halusin

RS:äänkin. Penkki antaa hyvän tuen istuessa, puoliksi seisoessa

ja kun reisituki on nostettu ylös penkki antaa hyvän tilan

seisovalle kuljettajalle.

Sitten kotiin ideoimaan. Työnsin Busterin autotalliin ja purin keskipenkin, ohjauspulpetin ja sen etulaatikon ehjinä pois. Pohjavaneritkin kaipasivat uusimista, mutta ensin piti mittailla tulevan pulpetin paikkaa ja kokoa, tehdä kokeiluja ja vaikka pahvimalli uudesta pulpetista. Tuumasta toimeen!

Tästä siis lähdettiin liikkeelle.


Alkuperäinen ohjauspulpetti korotetulla tuulilasilla varustettuna.

Pulpetti ja keskipenkki purettu.

Näkymä keulaan päin.

Mittailin ja mietin ja lopulta päätin mitat uudelle pulpetille.

Tein paperista mallin suhteessa 1:5. Tarkoitus oli katsella ikäänkuin

3D:nä mittasuhteita ja olenko huomannut ottaa huomioon kaikki

yksityiskohdat peltien liitoslaippoineen päivineen.

 Sama  paperimalli toisesta suunnasta.

Oikean laidan koloon olisi tuleva vaihde/kaasu

kahva. Eräs kaikkein tärkein suunnittelukriteerini oli

se, että pulpetin päälle pitäisi saada mahtumaan

kaiku, pieni käsiplotteri, kännykkäteline, kompassi,

sekä karttasarja! Lisäksi olisi mukava saada

pulpetin sisälle mahtumaan varabensakannu, pikkutavaroita,

sammutin, 12V:n kylmälaukku, sekä karttasarja.

Seuraava vaihe oli pahvimallin teko kokoon 1:1. Tämän

pyrin tekemään niin tarkkaan että jokaista pahvia voisi käyttää

mallina leikattaessa alumiinilevyä. Eli jokaisen osan jokainen

yksityiskohta olisi tärkeä.

 Karttasarja mahtuu pöydälle ja sen etupuolelle tulevat plotteri,

kaiku jne. Edestä ja sivuilta sen tulisi ympäröimään tuulilasi.

Tästä kuvasta näkee, kuinka vedin pulpetin etuosan sivuja

hieman sisäänpäin. Vasta 1:1 mallin ollessa paikallaan näki, että

kulkeminen olisi mukavampaa, jos tekisin näin. Tätä en

ollut huomioinut paperimallissa.

 Ratin paikkaa kokeilemassa. Tilaa piti jäädä kytkintaululle ja

tietysti koloon tulevan kaasu/vaihdevivun käytölle. Kallistetusta

jalkatuesta päätin luopua jo tässä vaiheessa. En kokenut sitä

tarpeelliseksi.


 1:1 pahvimallien avulla piirsin osat merialumiinilevylle.

Leikattuani ja taivutettuani osat aloin liittää niitä yhteen

pop- niiteillä.

 Pulpetin muoto alkaa hiljalleen hahmottua.

 Ensimmäinen sovitus paikalleen.

Nyt oli uusi pulpetti hahmossaan, mutta jotta kokonaisuudesta tulisi hyvä, niin uudet kaasu- vaihde, sekä ohjausvaijerit piti saada siististi piiloon. Samoin päätin sähköistää veneen uudelleen. Uudet sähköjohdot perästä pulpetille piti saada myös piiloon. Tämä kaikki edellytti lattialevyjen purkamista. Olin myös utelias näkemään, mitä levyjen alle kuului. Sinnehän ei näe mistään muualta kuin peräosan pienestä luukusta. Pilssin peseminen oli aika hankalaa. Mietin uuden lattian tekemistä myös karhennetusta alumiinista, mutta ajattelin, että jos nykyiset vanerit ovat kestäneet jo 22 vuotta ja olivat vieläkin kohtalaiset, niin kyllä uudetkin riittävän pitkäikäiset olisivat.

 Tältä näytti pilssissä. Pilssi oli aika likainen.

Nyt olisi aika hyvä tilaisuus pestä sekin.

 Pilssin pesu painepesurilla kannatti. Kaksi ensimmäistä kaaren väliä on pesty.

 Sivulevyt ovat uusittu ja ennen keskimmäisen

levyn paikalleen ruuvaamista pilssiin piti asentaa suojaputket

vaijereille, sekä sähköjohdoille. Jotta ne eivät hankautuisi

rikki ja kolisi liikkuessaan, putket piti tietysti kiinnittää

pohjapalkkeihin.

 Kaikki pohjalevyt ja pulpetti paikallaan. Siniset

putket ovat  kaasu- ja vaihdevaijerien suojaputkia.

Punainen on uusi ohjausvaijeri ja vaaleat ovat sähköjä varten.

Ratti paikoillaan.

 Sähköistys  meneillään. Luukku on saranoitu ja halutut laitteet

paikoillaan pulpetin päällä.

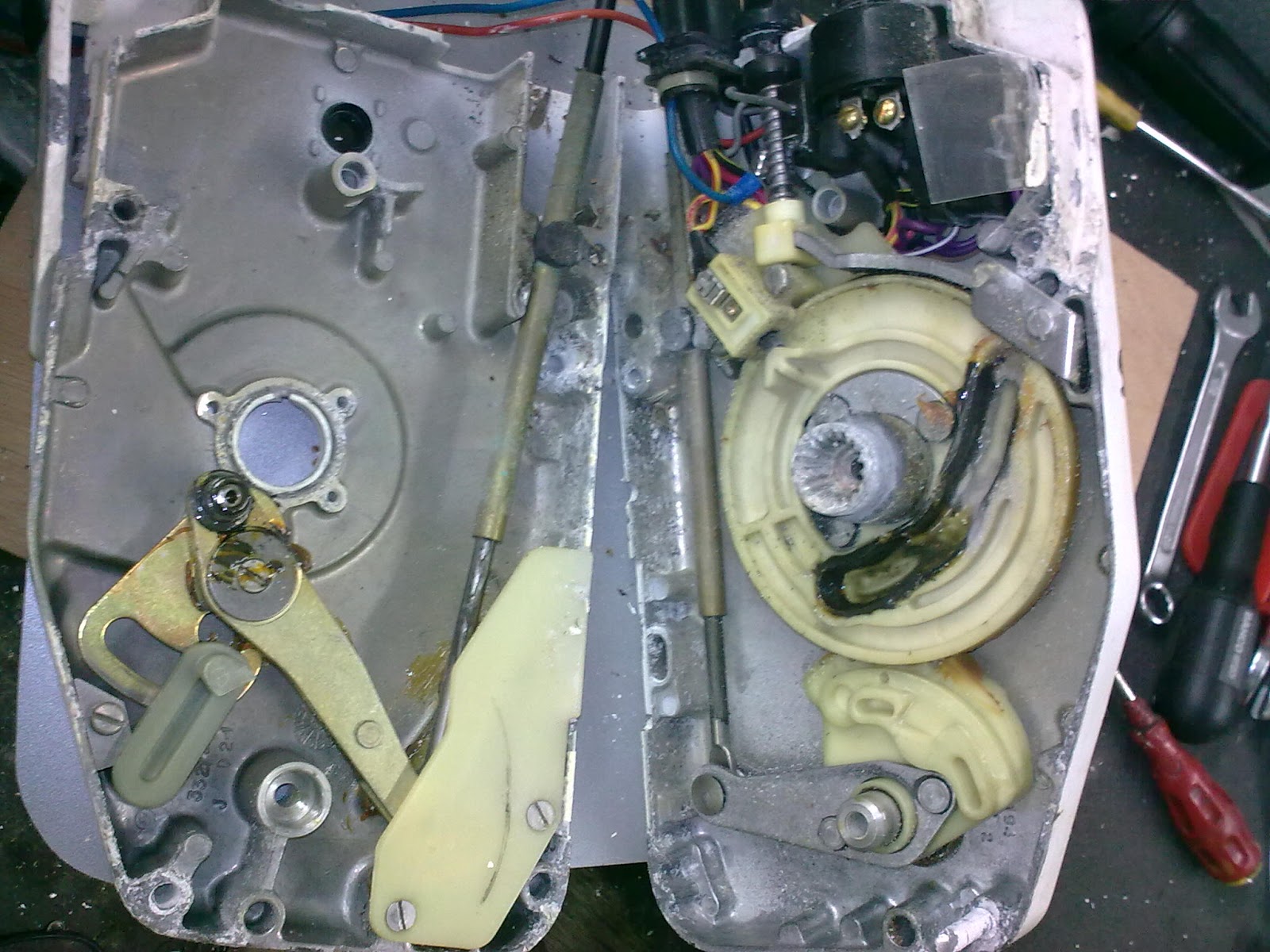

Kaasu/vaihdevivusto kannatti purkaa ja huoltaa samalla kun,

uudet vaijeritkin asennettaisiin paikoilleen. Kuva on purkuvaiheesta.


 Penkki, ja kaasu/vaihdekahva paikoillaan huollettuna ja

uudelleen maalattuna. Pulpetin yläpinnan maalasin

mattamustaksi, jotta auringonpaisteessa pinta ei tekisi

haitallisia heijastuksia tuulilasiin
.

 Näkymä pulpetin sisään. Kiinnitin sähköjen suojaputket

pulpettiin etteivät ne kolisisi ja ovathan ne siistimmätkin näin.

Oikealle reunalle kiinnitin 12V:n ulosoton. Tarkoitus olisi saada

kylmälaukku toimimaan pulpetin sisällä ajon aikana. Pitäähän

eväiden pysyä kylminä!! Sammutin mahtui pulpetin etureunaan.

 Tämä kuva antaa käsityksen sisätiloista. Tapanani
on pitää varsinaisten tankkien lisäksi mukana 10 litran
varakanisteri. Kanisterin edessä näkyy pieni etupilssin
huoltoluukku. Tämän kautta näkee pilssiin, sekä voi
suorittaa pesun letkulla.

 Tein myös pikku telineen karttasarjalle.
Ohjausvaijeri nojaa pulpetin kylkeä vasten ja
pitää samalla karttasarjan paikoillaan. Nyt
ei tarvitse kuljetella karttaa veneelle ja pois.

Ylhäällä vasemmalta lukien ohjausrumpu, kytkinpaneeli,
sähköjen kytkentälaatikko ja sen alapuolella 12V ulosotto.

Kun pulpetti oli muuten valmis, oli aika miettiä tuulilasia.

Sen tulisi olla riittävän suojaava, riittävän tukevaa tekoa ja

vielä sopia ulkonäöllisesti pulpettiin. Päätin tehdä siitä

taas pahvimallin ja kokeilla paikoilleen. Sillähän se selviäisi...

 "Tuulilasi" sivulta.

Teetin tuulilasin paksusta akryylistä pahvimallin mukaan.

Siitä tuli mielestäni aika hyvä!

Tuulilasi kuskinpenkiltä nähtynä. Enää puuttui kaide.

Vaan ei puutu enää... Kaaren tein kiillotetusta

haponkestävästä putkesta. Muodosta halusin

yksinkertaisen. Sivuputkissa on vain yksi taivutus.

Yläkulmat ovat valmiita kaidekulmia ja kiinni

varsinaisissa putkissa kuusiokololukitusruuveilla.

Alaosassa on kaksi kiinnikettä ja tuulilasin yläreuna

on kiinni vielä yhdellä kiinnikkeellä. Kaide on tosi

tukeva. Siitä uskaltaa oikeasti ottaa kiinni. Sivuputkien

alaosiin molemmin puolin pulpettia kiinnitin vapatelineet.

Nyt eivät ylimääräiset vavat ole juurikaan tiellä.

Tämän näköiseksi sain Busterin talven aikana. Osittain

haalistuneiden oranssien kylkien kimppuun olisi käytävä

myöhemmin. Jätin Busterin odottamaan jäiden lähtöä.

Sitten olisi koeajon aika. Kyllä vähän poltteli päästä

kokeilemaan, mutta välillä olisi muita kiireitä.
